A placa de circuito impresso, ou PCB (Printed Circuit Board), é um dos componentes mais ubíquos e essenciais da eletrônica moderna. Desde o smartphone no seu bolso até os complexos sistemas de naves espaciais, a PCB é a espinha dorsal que conecta e alimenta os cérebros digitais de nossa era.
Mas você já parou para pensar em como essa maravilha da engenharia surgiu e se tornou tão fundamental? Prepare-se para uma viagem no tempo e desvendar as origens dessa peça chave.
Destaques
- A PCB é a base da eletrônica moderna, conectando componentes e formando circuitos.
- Sua história remonta ao início do século XX, com avanços cruciais na década de 1930 e pós-Segunda Guerra Mundial.
- Paul Eisler é amplamente reconhecido como o pai da PCB moderna, patenteando o processo em 1943.
- A evolução da PCB transformou a indústria, permitindo miniaturização e produção em massa de dispositivos eletrônicos.

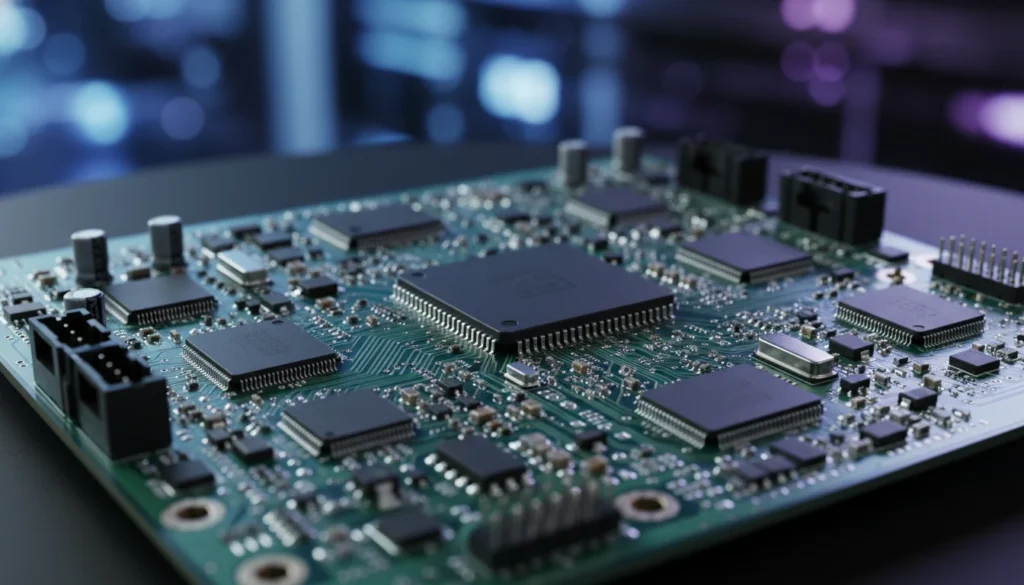

O que é uma Placa de Circuito Impresso (PCI) e como ela funciona?
Uma Placa de Circuito Impresso (PCI) é um substrato não condutor, geralmente de fibra de vidro, onde trilhas condutoras de cobre são gravadas para conectar eletronicamente componentes eletrônicos. Ela funciona como uma plataforma que organiza e interliga resistores, capacitores, transistores e microchips, permitindo que os sinais elétricos fluam de maneira controlada e eficiente, formando o circuito desejado.
Do Rabisco ao Circuito: O Gênese de Uma Ideia Revolucionária
A ideia de substituir a fiação complexa por um método mais organizado e padronizado não surgiu da noite para o dia. Antes das PCBs, os circuitos eletrônicos eram montados usando uma técnica conhecida como “point-to-point” (ponto a ponto).
Isso significava que cada componente era soldado manualmente a outro, resultando em uma rede de fios emaranhados que era propensa a falhas, difícil de montar e quase impossível de replicar em larga escala.
Imagine a complexidade e o tempo gasto para montar um único rádio ou televisor com essa técnica! Era evidente que uma solução mais eficiente era necessária para a crescente indústria eletrônica.
Os Primeiros Passos e Visões Pioneiras
Os primeiros conceitos que levariam à PCB começaram a surgir no início do século XX. Em 1903, o inventor alemão Albert Hanson apresentou uma patente para um processo que envolvia o uso de folha metálica para criar padrões condutores em uma superfície isolante. Essa era uma semente fundamental, mas a tecnologia da época ainda não permitia a aplicação prática em grande escala.
Em 1925, o cientista e inventor americano Charles Ducas patenteou um método de criação de circuitos elétricos diretamente sobre uma superfície isolante, usando uma técnica de “impressão” com tintas condutoras. Embora inovador, esse método também enfrentava desafios de durabilidade e condutividade que o impediam de se tornar um padrão industrial.
Paul Eisler: O Pai da Placa de Circuito Impresso Moderna
A verdadeira virada de jogo veio com o engenheiro austríaco Paul Eisler. Fugindo da perseguição nazista para o Reino Unido, Eisler trabalhou em um receptor de rádio e se deparou com as limitações das montagens ponto a ponto.
Em 1936, ele desenvolveu um método de gravação de padrões condutores de cobre em um substrato não condutor, utilizando uma chapa de cobre laminada em um material isolante, muito semelhante ao processo que conhecemos hoje.
Sua patente de 1943 para a “interconexão de componentes elétricos” descrevia o processo de criação de um circuito impresso. No entanto, sua invenção não foi imediatamente reconhecida. A Segunda Guerra Mundial, ironicamente, desempenhou um papel crucial em sua adoção.
A Segunda Guerra Mundial e o Impulso Necessário
Durante a Segunda Guerra Mundial, a necessidade de produzir equipamentos eletrônicos em massa, de forma rápida e confiável, tornou-se premente. O exército americano, em particular, buscava soluções para rádios militares e espoletas de proximidade que fossem robustas e pudessem ser fabricadas em larga escala.
A invenção de Eisler foi redescoberta e adaptada pela Agência de Armas Navais dos EUA (Naval Ordnance Laboratory) em 1947.
Eles desenvolveram o processo “Auto-Sembly”, que permitia a montagem automatizada de componentes em PCBs. Essa padronização e a capacidade de produção em massa foram um divisor de águas, solidificando a PCB como a tecnologia preferencial para a montagem de circuitos eletrônicos.
A Revolução Silenciosa: Como a PCB Transformou a Indústria Eletrônica
Após a guerra, o processo de fabricação de PCBs se espalhou rapidamente. A simplicidade, repetibilidade e confiabilidade das placas de circuito impresso abriam as portas para uma nova era da eletrônica. Dispositivos que antes eram grandes, caros e difíceis de reparar podiam agora ser miniaturizados, produzidos em massa e se tornar mais acessíveis.
Avanços Pós-Guerra e a Era da Miniaturização
- Anos 1950: A televisão e o rádio se tornam produtos de consumo de massa, impulsionando a demanda por PCBs mais baratas e eficientes. A introdução de máquinas de solda por onda (wave soldering) automatizou ainda mais a montagem.
- Anos 1960: O advento dos transistores e, posteriormente, dos circuitos integrados (CIs) exigiu PCBs com maior densidade de interconexão. Surgem as primeiras PCBs de dupla face, permitindo circuitos mais complexos em espaços menores.
- Anos 1970 e 1980: A computação pessoal e os consoles de videogame popularizam ainda mais a eletrônica. As PCBs multicamadas se tornam comuns, com até quatro ou mais camadas de condutores separadas por isolantes, permitindo uma densidade de componentes ainda maior.
A Chegada do “Surface Mount Technology” (SMT)
No final dos anos 1980 e início dos 1990, a tecnologia de montagem em superfície (SMT – Surface Mount Technology) revolucionou a fabricação de PCBs. Em vez de inserir os terminais dos componentes através de furos (Through-Hole Technology), os componentes SMT são soldados diretamente na superfície da placa.
Isso permitiu uma miniaturização drástica, maior densidade de componentes e automação ainda mais eficiente.
| Característica | Through-Hole Technology (THT) | Surface Mount Technology (SMT) |
|---|---|---|
| Tamanho dos Componentes | Geralmente maiores | Pequenos, leves |
| Densidade de Componentes | Menor, limitada pelos furos | Muito maior, ambos os lados da placa |
| Montagem | Inserção manual ou automatizada em furos | Soldagem direta na superfície (robótica) |
| Custo de Fabricação | Maior para alta densidade | Menor para alta densidade, automação |
| Robustez Mecânica | Excelente | Boa, mas menos resistente a choques fortes |
Curiosidades e Fatos Inusitados sobre as PCBs
A história da PCB é repleta de detalhes fascinantes que muitas vezes passam despercebidos. Aqui estão algumas curiosidades que mostram a versatilidade e a importância dessa tecnologia:
- Ouro nas PCBs: Sim, algumas PCBs, especialmente as de alta performance ou as de longa vida útil, utilizam ouro no revestimento dos contatos. O ouro é um excelente condutor e não oxida, garantindo conexões duradouras e confiáveis, mesmo em ambientes agressivos. É por isso que a reciclagem de eletrônicos, incluindo PCBs, é tão valiosa.
- Arte Eletrônica: Muitos engenheiros e designers de PCB encaram o layout de uma placa como uma forma de arte. A otimização do espaço, a minimização de ruídos e a garantia da integridade do sinal exigem um planejamento meticuloso e, muitas vezes, soluções elegantes que são visualmente impressionantes.
- A Cor Verde Predominante: A maioria das PCBs é verde. Isso não é por acaso! A tinta epóxi (solder mask) verde foi uma das primeiras a ser desenvolvida e oferecia um excelente contraste para os componentes e as trilhas de cobre, facilitando a inspeção visual. Embora outras cores (azul, vermelho, preto, branco) estejam disponíveis hoje, o verde permanece o padrão por tradição e custo-benefício.
- PCBs Flexíveis: Nem todas as PCBs são rígidas. As PCBs flexíveis (Flexible PCBs ou Flex-PCBs) são feitas de materiais plásticos finos e flexíveis, como o Kapton, permitindo que os circuitos se dobrem e se encaixem em espaços confinados. Elas são essenciais em dispositivos compactos como câmeras digitais, smartphones e wearables.
- A Primeira Computadorização: O primeiro computador eletrônico digital programável de uso geral, o ENIAC, construído na década de 1940, não usava PCBs. Ele era uma monstruosidade de válvulas, cabos e comutadores, pesando 27 toneladas! A invenção da PCB, juntamente com o transistor, foi crucial para a miniaturização que levou aos computadores que conhecemos hoje.
O Impacto Inegável e o Futuro da Placa de Circuito Impresso
Desde seus humildes começos, a placa de circuito impresso passou de uma inovação obscura para um pilar fundamental da sociedade moderna. Sem ela, a revolução digital que vivenciamos simplesmente não teria sido possível.
A capacidade de criar circuitos complexos de forma padronizada, confiável e econômica foi o que impulsionou o desenvolvimento de computadores, smartphones, sistemas médicos avançados, automóveis inteligentes e inúmeras outras tecnologias que definem nosso mundo.
O futuro da PCB continua promissor, com avanços em materiais, técnicas de fabricação (como a impressão 3D de PCBs) e a busca por ainda maior miniaturização e eficiência.
A inovação nesse campo é constante, garantindo que a espinha dorsal da eletrônica continue a evoluir para atender às demandas de um mundo cada vez mais conectado e tecnológico. Para saber mais sobre a evolução das PCBs, visite a página da Wikipedia sobre Placa de Circuito Impresso.
Conclusão: Placa de Circuito Impresso: A Fascinante História da PCB
A história da placa de circuito impresso é uma prova do poder da inovação e da necessidade humana de simplificar e otimizar processos. Desde a visão de pioneiros como Paul Eisler até as técnicas avançadas de fabricação atuais, a PCB permitiu que a eletrônica saísse dos laboratórios e chegasse às mãos de bilhões de pessoas, moldando nosso presente e pavimentando o caminho para um futuro repleto de possibilidades tecnológicas.
Perguntas Frequentes
Paul Eisler é amplamente creditado como o inventor da placa de circuito impresso moderna. Ele patenteou o processo de fabricação de PCBs no Reino Unido em 1943, embora a ideia já tivesse sido explorada por outros pioneiros antes dele.
As PCBs são predominantemente verdes devido à cor da máscara de solda (solder mask) de epóxi, que foi a primeira a ser amplamente utilizada. O verde oferece um bom contraste para facilitar a inspeção visual dos componentes e das trilhas de cobre na fabricação e manutenção.
A Tecnologia de Furo Passante (THT) envolve a inserção dos terminais dos componentes através de furos na placa, enquanto a Tecnologia de Montagem em Superfície (SMT) fixa os componentes diretamente na superfície da placa. SMT permite maior miniaturização e densidade de componentes.
As PCBs substituíram a complexa fiação ponto a ponto por trilhas condutoras gravadas em uma superfície plana, permitindo uma organização mais compacta e a integração de mais componentes em um espaço menor, crucial para a miniaturização de dispositivos.
As PCBs geralmente consistem em um substrato isolante, como fibra de vidro (FR-4 é o mais comum), laminado com uma camada de cobre. A máscara de solda (solder mask) protege as trilhas, e uma serigrafia (silkscreen) adiciona marcações e identificações aos componentes.
